道路标准：

目的： 为使在开发的住宅项目设计满足景观舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，便于集中采购、有效控制成本而制订本指引。
设计原则：

1、明确道路主次：通过道路尺度、路面质地、材料色彩的选择强调道路级别。

2、强化视线观景：道路两侧设置绿化带，交叉口设置绿地环岛，形成重要的视线焦点。

3、便捷连通性：人行步道、园道串连花台、亭廊、水景、游乐场等，形成休闲空间的有序展开，不宜有过小的锐角，防止人行穿绿地。

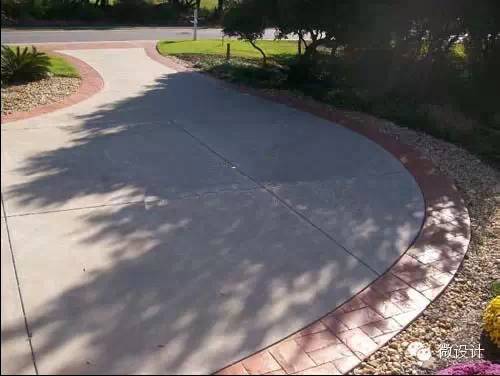

4、园路垂直交接的转角处如果没有种植地被植物，可用卵石边角处嵌铺成一个三角面。

如图：

14种 硬质场地铺装做法

5、清晰的导向性：避免多路交叉，路况复杂。交叉路口应设置导向标识牌。

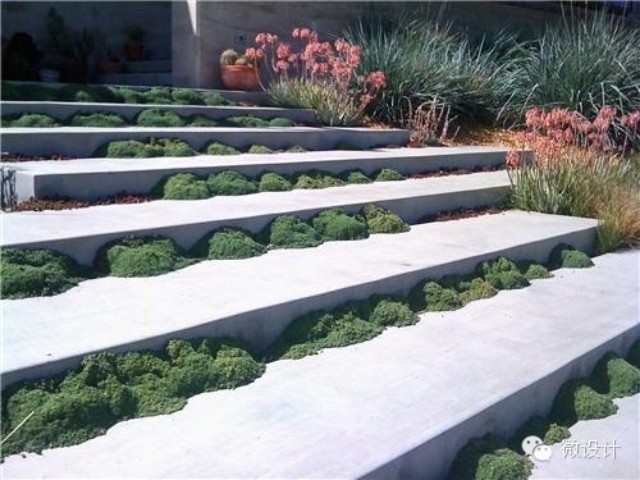

6、坡地控制：园路在山坡时，坡度≥6%，要顺着等高线做盘山路状，考虑自行车时坡度≤8%，汽车≤15%，人行坡道≥10%时，要考虑设计台阶。

住宅区硬质场地做法参考：

一，车行道：沥青路面

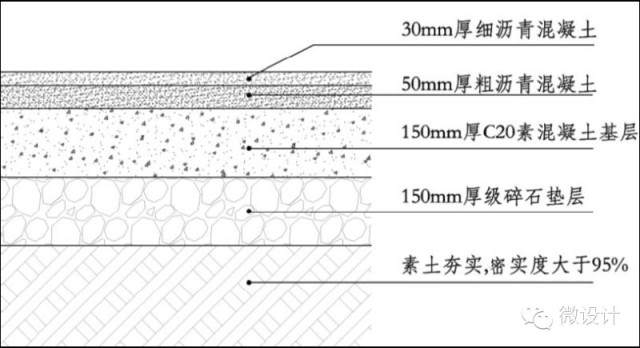

构造做法：

30mm厚细沥青混凝土
50mm厚粗沥青混凝土

150mm厚C20素混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%

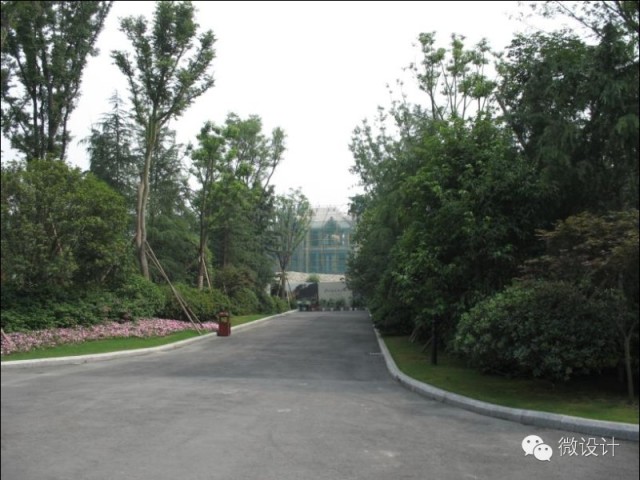

14种 硬质场地铺装做法

图例：

14种 硬质场地铺装做法

适用范围：适用于社区主要车行道路，荷载小于3.5吨。

二，车行道：混凝土路面
构造做法：

150mm厚C20素混凝土，机械刻纹

150mm厚碎石垫层

素土夯实，密实度大于95%

图例：

适用范围：适用于印象系列次要车行道路，荷载小于3.5吨。

三 ，车行道：水泥砖路面
构造做法：

60mm厚水泥砖，细砂填缝

20mm厚1:3水泥砂浆结合层

150mm厚C20混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%

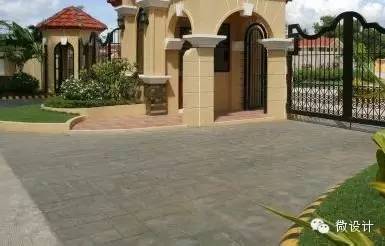

图例：

14种 硬质场地铺装做法

适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
设计要求：1、 混凝土基层每6000×6000mm设置分仓逢一条；2、 禁止车行出入口大面积设计水泥砖。

四：车行道：烧结粘土砖路面
构造做法 ：

53mm厚烧结粘土砖，细砂填缝

20mm厚1:3水泥砂浆结合层

150mm厚C20混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%
图例：

14种 硬质场地铺装做法

适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。

设计要求：

1、 项目不宜大面积使用粘土砖；

2、 烧结粘土砖成本较高，建议尽量少采用立砌
施工要求： 1、 如需立砌，需将砖体对称切割后再立砌。

五，车行道：花岗岩路面
构造做法：

30mm厚花岗岩

20mm厚1:3水泥砂浆结合层

150mm厚C20混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%

图例：

14种 硬质场地铺装做法

适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
设计要求：1、 花岗岩板材规格设计建议:宽度≤600mm，长度≤1200mm；

2、 车行道铺贴花岗岩，其厚度须30mm以上，尺寸大小不易过大；

3、 小料石厚度控制在60mm即可；

4、 仿古石可用以下三种规格200x100X60,300x100X60,100x100X60,按照7:2:1比例拼铺。

施工要求：1、花岗岩拼铺禁止出现平行纹、直角纹及内角，避免出现四条以上边缝汇集一个交点。

六，车行道：水洗石
构造做法：

20mm厚水洗石面层

20mm厚1:3水泥砂浆找平层

150mm厚C20混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%

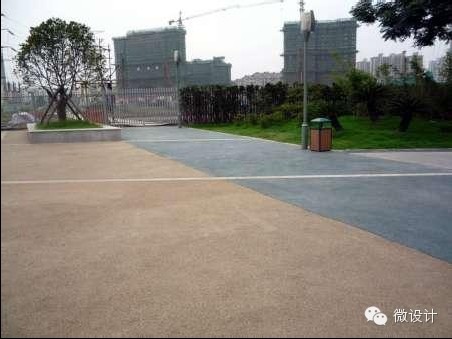

图例：

14种 硬质场地铺装做法

拼铺方式参考：

黄色水洗石

黑色水洗石

五彩石
适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
设计要求：1、 建议车行道路上尽量避免大面积使用。
施工要求：1、 水洗石均采用原色水泥搅拌调匀固定，32.5号及其以上矿渣水泥或普通硅酸盐水泥。

2、 粒径为5～8mm为宜，含泥量不大于1%。

3、 水刷石大面积施工前应先做样板，确定配合比和施工工艺。

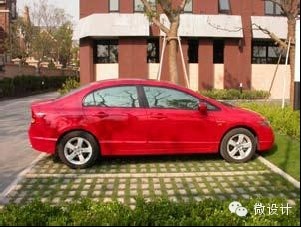

七， 停车场：植草砖
构造做法：

80mm厚水泥植草砖，细砂填缝

20mm厚1:3水泥砂浆找平结合层

150mm厚C20混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%
图例：

14种 硬质场地铺装做法

拼铺方式参考：
0度平行停

45度角停

90度角停

适用范围：适用于停车场。
设计要求：1、 0度(平行)停车模式，要求至少每两个停车位间设置植树带一条；2、 45度及90度停车模式,要求至少每四个车位设置植树带一条；3、 车位间植树带的有效种植宽度1200mm。

八， 停车场：花岗岩
构造做法：

30mm厚花岗岩面层

20mm厚1:3水泥砂浆找平层

150mm厚C20混凝土基层

150mm厚碎石垫层

素土夯实,密实度大于95%
图例：

14种 硬质场地铺装做法

拼铺方式参考：
0度平行停

45度角停

90度角停
适用范围：适用于停车场。
设计要求：1、 0度(平行)停车模式，要求至少每两个停车位间设置植树带一条；2、 45度及90度停车模式,要求至少每四个车位设置植树带一条；3、 车位间植树带的有效种植宽度不得低于1200mm。

九， 人行道（园路）：混凝土路面
构造做法：

100mm厚C15素混凝土，扫毛面

100mm厚碎石垫层

素土夯实，密实度大于95%
图例：

14种 硬质场地铺装做法

适用范围：适用于印象系列次要园路或公共绿化带人行道及园路。

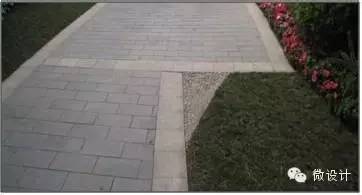

十，人行道（园路、广场）：水泥砖
构造做法 ：

60mm厚水泥砖，细砂填缝

20mm厚1:3水泥砂浆结合层

100mm厚C15混凝土基层

100mm厚碎石垫层

素土夯实,密实度大于95%
图例：

适用范围 ：适用于一般人行道、园路及小型活动场地。
设计要求：1、混凝土基层每6000×6000mm设置伸缩逢一条。

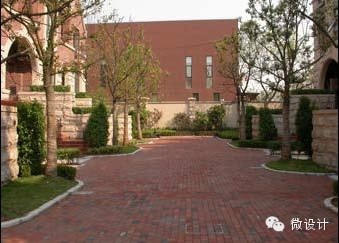

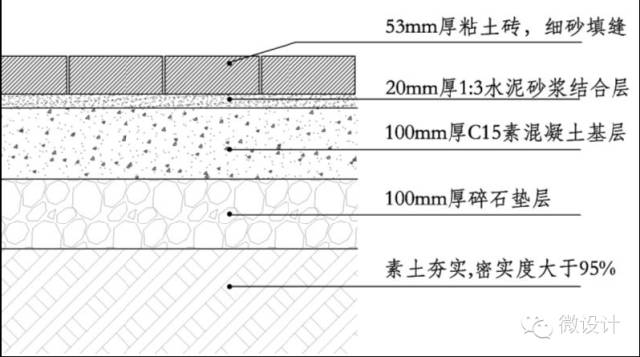

十一， 人行道（园路、广场）：烧结粘土砖
构造做法 ：

53mm厚烧结粘土砖，细砂填缝

20mm厚1:3水泥砂浆结合层

100mm厚C15混凝土基层

100mm厚碎石垫层

素土夯实,密实度大于95%

14种 硬质场地铺装做法

图例：

适用范围：适用于示范区人行道路及活动场地，适用于公馆系列等高端项目
设计要求：1、 项目不宜大面积使用粘土砖；2、 烧结粘土砖成本较高，建议尽量少采用立砌。
施工要求：1、如需立砌，需将砖体对称切割后再立砌。

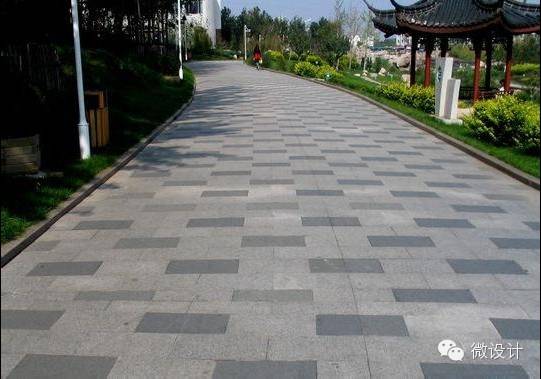

十二， 人行道（园路、广场）：花岗岩
构造做法：

20（30）mm厚花岗岩

20mm厚1:3水泥砂浆结合层

100mm厚C15混凝土基层

100mm厚碎石垫层

素土夯实,密实度大于95%
图例：

14种 硬质场地铺装做法

适用范围：适用于示范区人行道路及活动场地，适用于公馆系列等高端项目
设计要求：1、 花岗岩板材规格设计建议:宽度≤600mm，长度≤1200mm；

2、 人行道铺贴花岗岩用20mm厚即可；

3、 荔枝面、斩斧面的花岗岩设计厚度必须是30mm以上；

4、 小料石厚度控制在60mm即可；

5、仿古石可用以下三种规格200x100X60,300x100X60,100x100X60,按照7:2:1比例拼铺。
施工要求：1、 花岗岩拼铺禁止出现平行纹、直角纹及内角，避免出现四条以上边缝汇集一个交点。

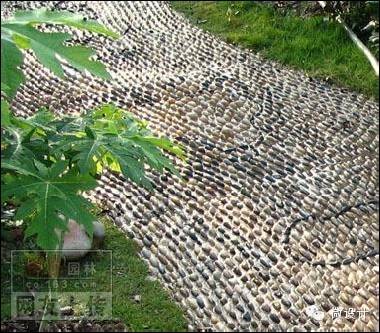

十三， 人行道（园路、广场）：卵石
构造做法：

30mm厚1:2水泥砂浆卵石结合层

100mm厚C15混凝土基层

100mm厚碎石垫层

素土夯实,密实度大于95%
图例：

14种 硬质场地铺装做法

拼铺方式参考：

标准平铺

标准立铺

图案立铺
适用范围：适用于休闲步道、室外健身活动场地和架空层地面
设计要求：1、健康步道选立铺方式，粒径：6-8CM。
施工要求：1、卵石平铺，缝隙控制在5mm-8mm；

2、卵石立铺，缝隙控制在5mm之内；

3、铺贴前，需要先挑选卵石的大小、颜色并洗干净后铺贴。

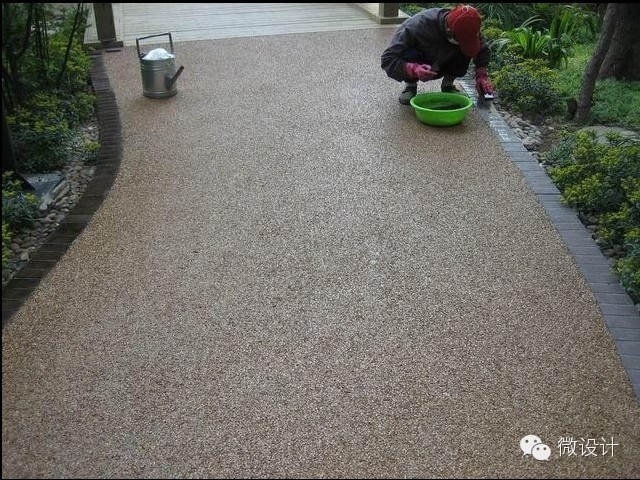

十四： 人行道：水洗石
构造做法：

20mm厚水洗石面层

20mm厚1:3水泥砂浆找平层

100mm厚C20混凝土基层

100mm厚碎石垫层

素土夯实,密实度大于95%
图例：

14种 硬质场地铺装做法

拼铺方式参考：

黄色水洗石

黑色水洗石
