屋顶绿化,不是你想的辣么简单

[复制链接]
发表于 2017-11-14 22:46:15 | 显示全部楼层 |阅读模式

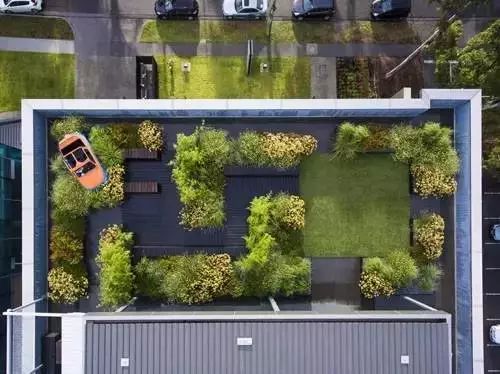

屋顶绿化作为一种不占用地面土地的绿化形式,其应用越来越广泛。它的价值不仅在于能为城市增添绿色,美化城市屋面,而且能够有效地截留雨水,减轻城市污水排放压力,改善生态环境。夏季能减轻太阳辐射强度,缓解城市局部热岛效应,冬季具有保温作用,可降低能源消耗,可有效地保护和延长屋顶使用寿命。如果能很好地加以利用和推广,形成城市的空中绿化系统,对城市环境的改善作用是不可估量的。








屋顶绿化的设计
1.屋顶绿化建筑物要求
坡度
平屋顶及屋面坡度小于15度的坡屋顶,宜做屋顶绿化。平屋顶适用于花园式、组合式或草坪式屋顶绿化,坡屋顶适用于草坪式屋顶绿化。
高度
6层以下、18m高度以下的建筑物屋顶。
荷载
屋顶绿化设计须充分考虑绿化的荷载。
花园式和组合式屋顶绿化屋顶设计,其屋面荷载应≥4.50KN每平方米,营业性屋顶花园≥6.0KN每平方米。草坪式屋顶绿化屋顶设计其屋面荷载应≥2.5KN每平方米。屋顶绿化设计时应由屋面荷载验算资质的相关单位进行复验,并出具证明。




2.屋顶绿化设计的基本类型
屋顶绿化分为花园式屋顶绿化、组合式屋顶绿化和草坪式屋顶绿化。不同类型的屋顶绿化应有不同功能定位。

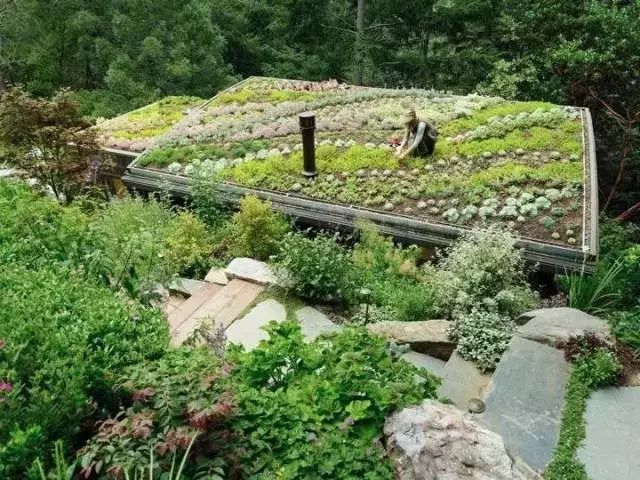

拓展型屋顶花园—草坪式屋顶绿化

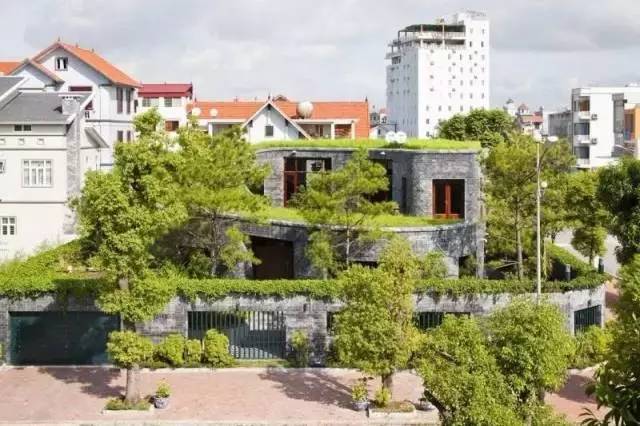

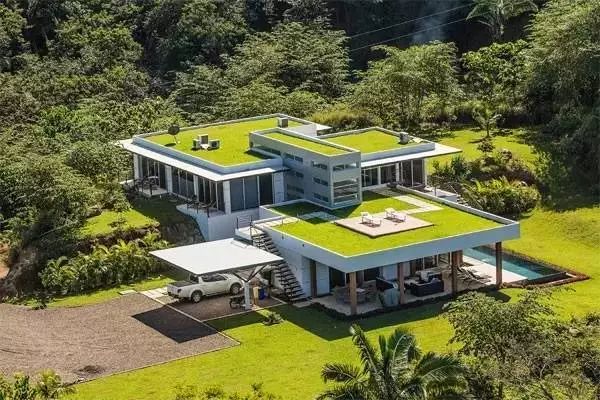

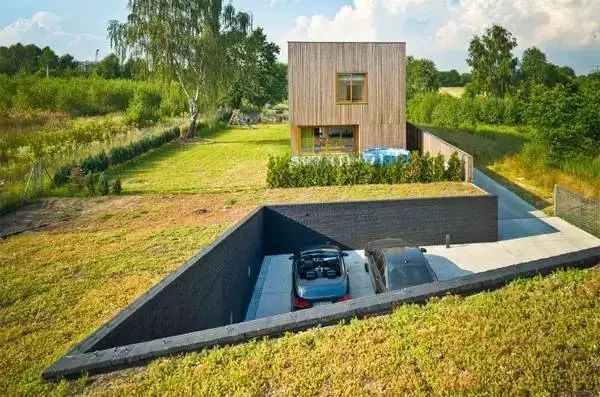

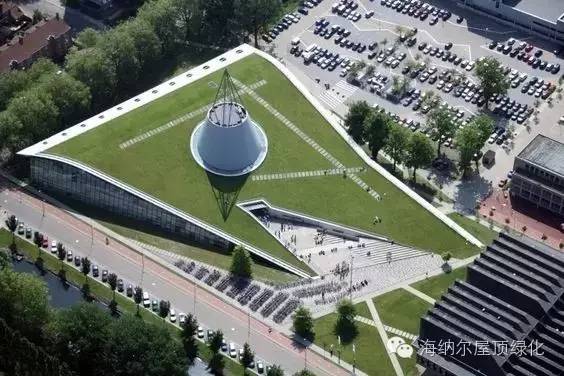

国内称为简单式屋顶花园,顾名思义就是根据建筑荷载比较小的特点,利用草坪、地被、小型灌木和攀援植物进行屋顶覆盖绿化。中国的做法多采用草坪,而德国多采用景天科这种耐干旱低养护的植物,往往不需要单独设置灌溉系统,只靠自然降水就可以解决植物养护的问题。

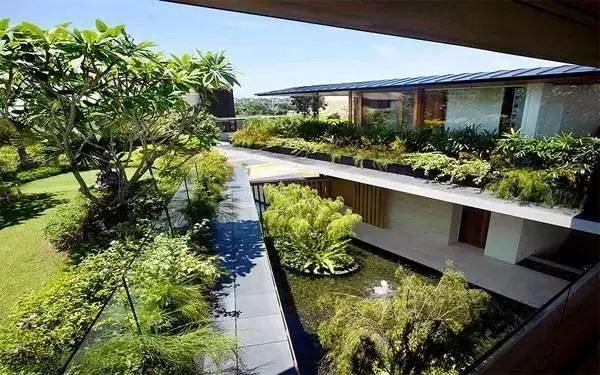

半密集型屋顶花园——组合式屋顶花园

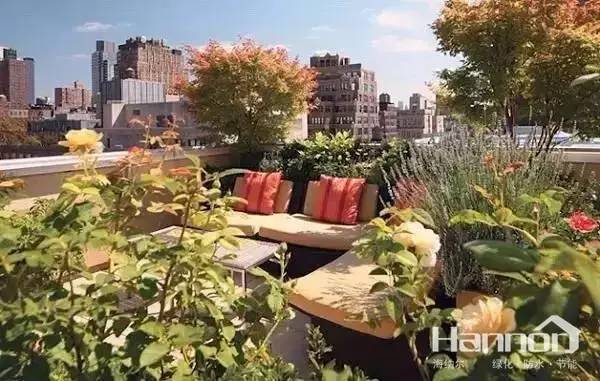

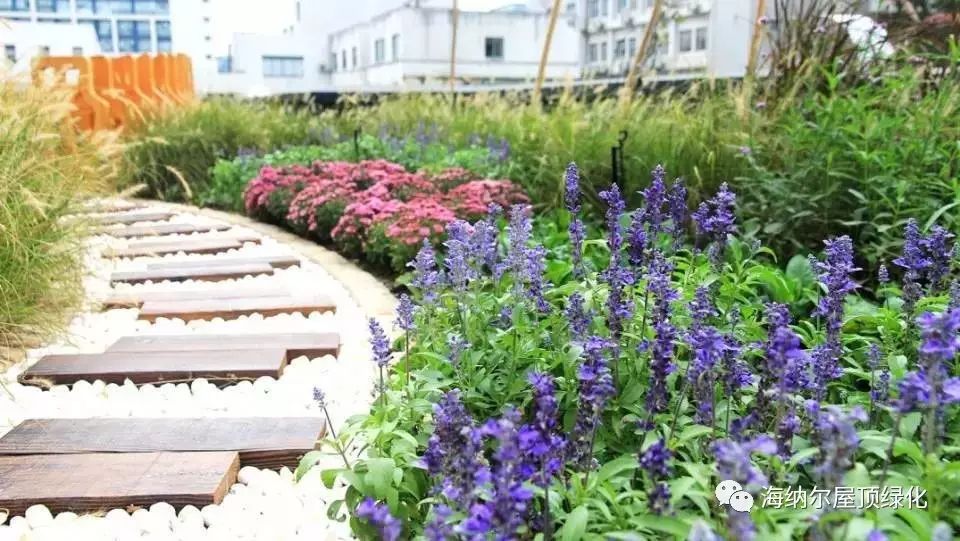

半密集型屋顶花园适用于可以看得见的屋顶,需要全年都能观赏到绿色和开花植物。其厚度较拓展型的厚,植物选择的范围也更广,但不包括乔木类的高大树木。其需要定期灌溉和维护,屋顶上可以留有小路和庭院供人们行走和停留。

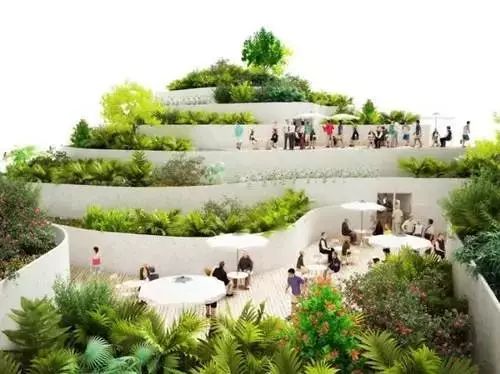

密集型屋顶绿化——花园式屋顶绿化

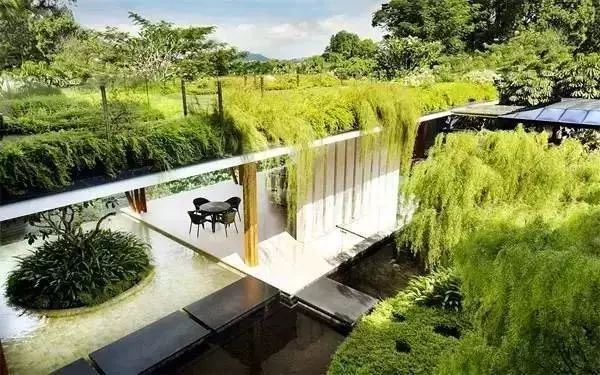

密集型屋顶绿化可以说是真正意义上的屋顶花园,通常可以加入树、草、亭子、水池、假山和木椅等各种园林设计元素,为人们提供了休闲和运动的空间,但也需要经常的维护和保养。





3.植物设计
A.植物选择原则
一般选择适应性强、耐干旱、耐瘠薄、喜光的花、草、地被植物、灌木,藤本和小乔木。不宜选用根系穿透性强和抗风能力弱的乔、灌木
(如黄葛树、小叶榕、雪松等)。


1、遵循植物造景多样性原则 以低矮灌木、草坪、地被植物和攀缘植物等为主,适量种植小乔木,严格控制大乔木。
2、遵循适生性原则,选择本地常用种和引种成功的植物。

3、应选择须根发达的植物,不宜选用根系穿刺性强的植物。

4、选择易移植、耐修剪、耐粗放管理、生长缓慢的植物。
5、宜选择抗风、耐干旱、耐高温的植物。


B.屋顶绿化常用植物
小乔木
常见屋顶绿化小乔木品种有:红枫、木芙蓉、桂花、棕榈、玉兰、紫薇、樱花、罗汉松、垂丝海棠、苏铁、天竺桂、紫叶李、结香、蒲葵、龙爪槐、西府海棠等。




灌木
常见屋顶绿化灌木品种有:南天竹、迎春、金叶女贞、栀子花、杜鹃、八仙花、牡丹、冬青、腊梅、石楠、玫瑰、月季、六月雪、金丝桃、火棘、四季桂、红继木、茶梅、连翘、花石榴、大叶黄杨、山茶花、洒金珊瑚、贴梗海棠、八角金盘等。




藤本植物
常见屋顶绿化藤本品种有:金银花、常春藤、七里香、三角梅、蔷薇、爬山虎、牵牛花、凌霄、地锦类、油麻藤、茑萝、木香、扶芳藤、葛藤、紫藤等。




草本地被植物
常见屋顶绿化草本地被品种有:结缕草、佛甲草、垂盆草、三叶草、马蹄金、混播草类、扁竹根、麦冬、肾蕨、天鹅绒草、虎耳草、酢浆草等。




草本花卉植物
常见屋顶绿化草本花卉品种有:天竺葵、鸡冠花、大丽花、美人蕉、千日红、芍药、金鱼草、一串红、金盏菊、郁金香、石竹、风信子、紫茉莉、虞美人、雏菊、凤仙花、含羞草、鸢尾、球根秋海棠、葱兰等。




果树蔬菜
常见屋顶绿化果树蔬菜品种有:矮化苹果、金橘、葡萄、猕猴桃、石榴、草莓、黄瓜、丝瓜、扁豆、番茄、青椒、香葱等。




C.植物配置
1、花园式屋顶绿化以复层结构为主,由小型乔木、灌木和草坪、地被植物组成,以提高绿化效益,应注意利用植物色彩、花、果丰富景观,美化环境。乔木种植位置距离女儿墙应大于2.5m。

2、组合式屋顶绿化应根据屋顶荷载配置,植物栽植部分可参照简单的花园式屋顶绿化或草坪式屋顶绿化设计。容器苗摆放于难以种植植物处, 容器应选择环保、牢固、透气的容器。


    3、草坪式屋顶绿化以低成本、低养护为原则,选用干旱、耐高温的地被植物或藤本。




屋顶绿化的构造层次与做法
屋顶绿化构造层自建筑屋顶上依次为:结构层
、保温层、砂浆找平层、耐根穿刺防水层、保护层、排水层、蓄水层、隔离过滤层、基质层和种植层


1.结构层
指种植屋面的屋面板,屋面板最好是现浇钢筋混凝土板,要充分考虑屋顶覆土、植物以及雨雪水荷载。



2.保温层
保温层首先要轻,堆积密度不大于100kg每立方米。宜选用18kg每立方米的聚苯板、硬质发泡聚氨酯。



3.砂浆找平层
水泥砂浆找平层直接抹在屋面板上,不必找坡。


4.耐根穿刺防水层
耐根穿刺防水层的合理使用年限不得少于15年。可选用刚性防水、柔性防水或涂膜防水三种不同材料方法,应二道或二道以上防水层设防,最上道防水层必须采用耐穿刺防水材料。




刚性防水
刚性防水指在钢筋砼结构层上,用普通硅酸盐水
泥砂浆掺5%防水粉抹面的一种防渗漏方法。


花园式和组合式屋顶绿化屋顶的刚性防水做法可在屋面上铺筑50mm厚细石混凝土,内配放φ4@200双向钢筋网片一层(此种做法即成整筑层),在混凝土内可加入适量微膨胀剂、减水剂、防水剂等添加剂,以提高其抗裂、抗渗性能。这种防水层比较坚硬,能防止根系发达的乔灌木穿透,起到保护屋顶的作用,而且使整个屋顶有较好的整体性,不易产生裂缝,使用的寿命也长,但是自重较大,一般是柔性防水层的2到3倍。


柔性防水
柔性防水指用油毡、PEC高分子防水卷材或橡
胶、塑料粘贴而成的一种防渗漏方法。


如用合成高分子卷材和涂料,可选择上为1.5mm厚的P型宽幅聚氯乙烯卷材或厚1mm的高密度聚乙烯,下为2mm厚聚氨酯或硅橡胶涂膜;也可选择上为高密度聚乙烯卷材,下为硅橡胶或聚氨酯涂膜。如用沥青基卷材,可采用迭层,均为聚酯胎的SBS、APP改性沥青卷材,厚度为5mm以上,满粘法粘结,覆面材料为金属箔。


涂膜防水
涂膜防水用聚胺脂等油性化工涂料,涂刷成一
定厚度的防水膜而成的一种防渗漏方法。




5.保护层

一般选用铝箔面沥青油毡、聚氯乙烯卷材或中密度聚乙烯土工布。



6.排水层
排水层可用粗碳渣、2到3cm粒径的碎石或卵石或其它物质组成,厚度5-10cm为宜,也可用塑料排水板等其他新型排水材料。花池每隔一定距离,设置排水孔。



7.蓄水层
蓄水层常用5cm厚的泡沫塑料铺成,还有一种海绵状毡,作蓄水层也很好。

※说明
排水层和蓄水层可合为一层即排(蓄)水层,用于改善基质的通气状况,迅速排出多余水分,有
效缓解瞬时压力而设置的材料层,可蓄存少量水分。排(蓄)水层应根据屋顶排水沟情况设计,材料可选用凸台式、模块式、组合式等多种形式的排(蓄)水板、或直径大于0.4-1.6cm的陶粒厚度宜5cm。




8.隔离过滤层
用于阻止基质进入排水层的材料层。隔离过滤层一般采用既能透水又能过滤的聚酯纤维无纺布等材料,在基质层 下排(蓄)水层之上,搭接缝的有效宽度应达到10-20cm并向建筑侧墙面延伸
至基质表层下方5cm处。隔离层还可采用玻璃丝布、塑料布,但为了透水搭接不粘合。


9.基质层
指满足植物生长条件要求,具有一定的渗透性能、蓄水能力和空间稳定性的轻质材料层。


屋顶绿化设计为保证树木基质厚度可适当进行土方造形,土方堆高处需在承重梁及柱顶位置。为了减轻自身荷载,基质层一般选用壤土、泥炭土(草碳土)、蛭石(珍珠岩、锯末)等混合而成。如壤土+泥炭+蛭石(珍珠岩、锯末),也可选用具一定肥力的其他介质。

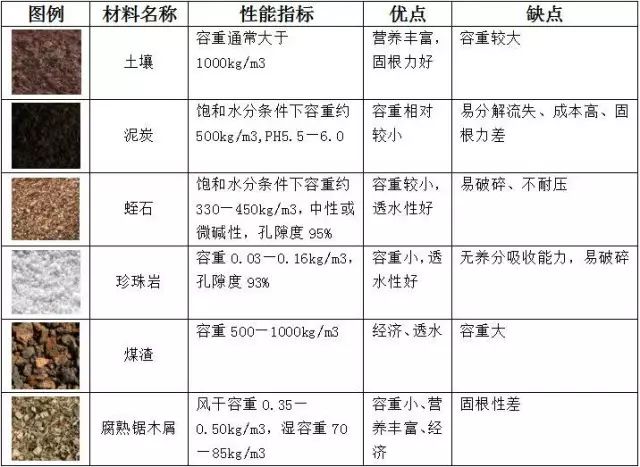

表1:常见栽植基质性能



基质配置
屋顶绿化基质荷重应根据湿容重进行核算,不应超过1300 kg/m³。常用的基质类型和配制比例参见表3,可在建筑荷载和基质荷重允许的范围内,根据实际酌情配比。

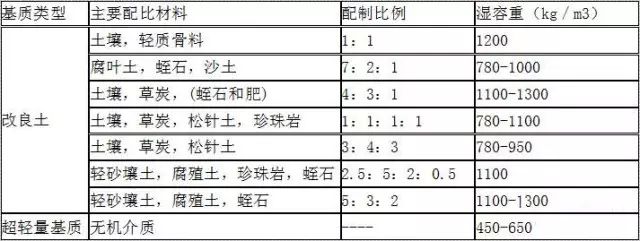

表2: 常用基质类型和配制比例参考



10.种植层
用于种植草本植物和木本植物的构造层。 种植层一般选择适应性强、耐干旱、耐瘠薄、喜光的花、草、地被植物、灌木,藤本和小乔木。不宜选用根系穿透性强和抗风能力弱的乔、灌木(如黄葛树、小叶榕、雪松等)。




屋顶绿化设计注意事项
1.前提是载荷问题
进行屋顶花园设计的屋顶应采用整体浇筑或预制装配的钢筋混凝土屋面板作结构层,并且要求提供350千克/平方米以上的外加荷载能力。了减轻荷载,应将亭、廊、花坛、水池、假山等重量较大的景点设计在承重结构或跨度较小的位置上,同时尽量选择人造土、泥炭土、腐殖土等轻型材料。




设计时必须以屋顶的载荷量为前提,屋顶花园设计专家给了下列方程式:


屋顶允许承载重量>一定厚度种植层最大湿度重量+一定厚度排水物质重量+植物重量+其它物质重量。只有遵从这个方程式去进行屋顶花园设计,不但能美化环境,还不会对住房有什么威胁。

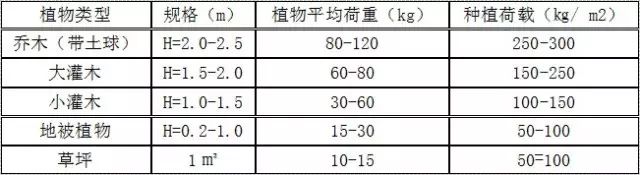

表3:植物材料平均荷重和种植荷载参考表



2.设计时的植物配置
屋顶花园设计中的植物可以使用无土栽培的草坪,带芳香和彩色的植物应用这样我们不需要出门也一样能闻到花香。草地与灌木之间以斜坡过度。最后我们还应该注意屋顶的乔木较少灌木和草本花卉较多,所以我们设计时特别要做到树木花草高矮疏密错落有致、色彩搭配和谐合理。


3.关键在防水排水
屋顶防水处理采用的是1:2.5水泥砂浆铺好厚度为20毫米-30毫米的找平层;用3毫米厚的APP 聚酯卷材和3毫米厚的抗根卷材做好防水层,用1:3水泥砂浆做好厚30毫米的保护层;用10厘米-15厘米厚的卵石做好排水层;用每平方米250克-300克的聚酯无纺布做好过滤层;最后是25厘米厚的植物土壤层。这样才有利于屋顶花园的排水。




4.重点是种植土
屋顶承重所限,要求所选用的种植介质应具有自重轻、不板结、保水保肥、适宜植物培育生长、施工简便和经济环保等性能。一般可选用种植土、草炭、膨胀蛭石、膨胀珍珠岩、细砂和经过发酵处理的动物粪便等材料,按一定比例混合配制而成。泥炭可作为主要的栽培基质,它的容重很小,一般干重在0.2-0.3克/厘米2间,泥炭是建造屋顶花园的理想材料。




随着城市用地越来越紧张,深处钢筋水泥世界里的人们对于自然的渴望越来越强烈。如何解决如何解决屋顶花园中植物的选择配置以及栽培养护工作是一个屋顶花园质量的关键。其发展将对城市环境的进一步改善做出巨大的贡献。



花蚁宗旨:先获知,后分享,传递植物知识
