干货 · 图解钢结构工程基本知识

[复制链接]
发表于 2016-12-22 00:29:01 | 显示全部楼层 |阅读模式

钢结构是由钢板、热轧型钢和冷加工成型的薄壁型钢制造而成。


与其他材料的结构相比具有以下优点:

(1)材料强度高,钢材质量轻。

(2)韧性、塑性好、材质均匀。

(3)制造简单,施工周期短。

(4)密封性好。


钢结构的缺点有:

(1)耐热但不耐火150摄氏度时强度无变化,600摄氏度时强度约为0.3。

(2)钢材耐腐蚀性能差,维护费用高。用作钢结构的钢材有钢板、钢带、型钢(工字钢、槽钢、角钢)、钢管和钢铸件等。

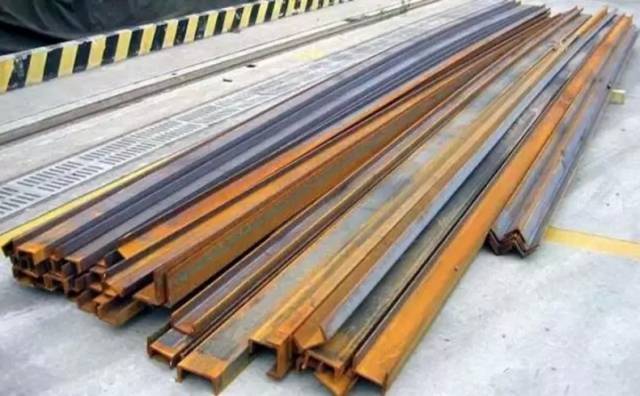

槽钢及角钢


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

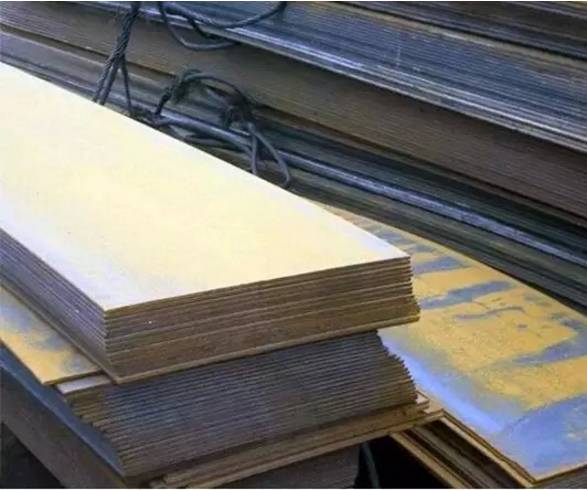

钢板


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

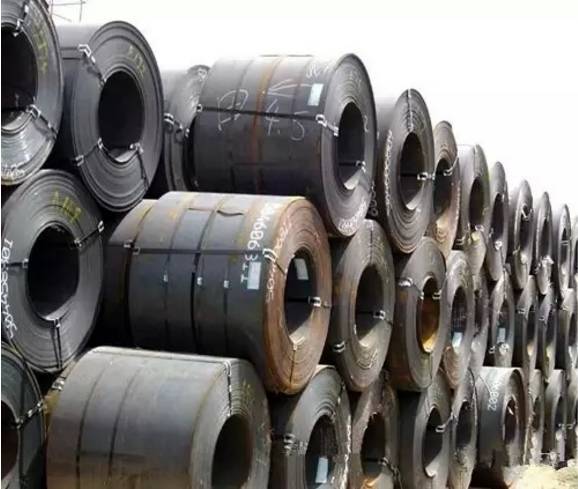

钢带


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

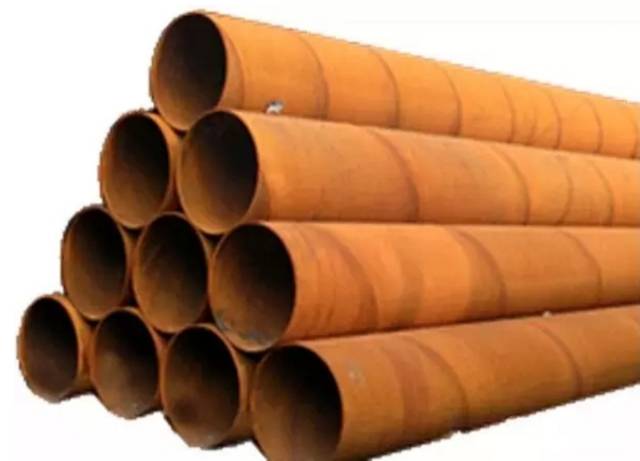

钢管


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

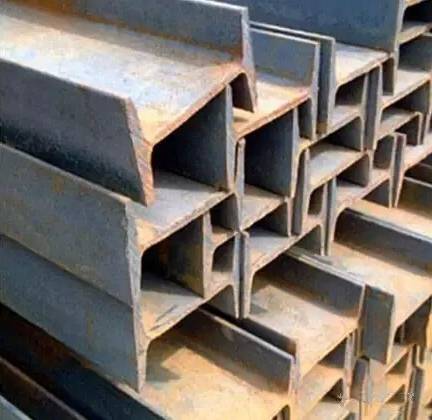

工字钢


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识


钢结构连接方法


钢构件连接与拼装钢构件的连接方法有焊接、铆接及紧固件连接(螺栓连接、射钉、自攻钉、拉铆钉)三种。

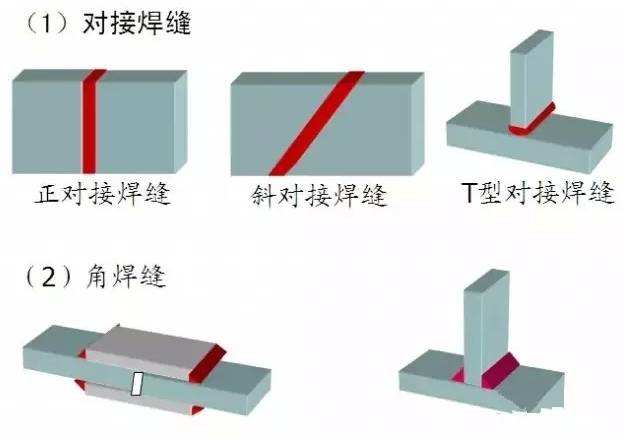

一、焊缝连接


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识



干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

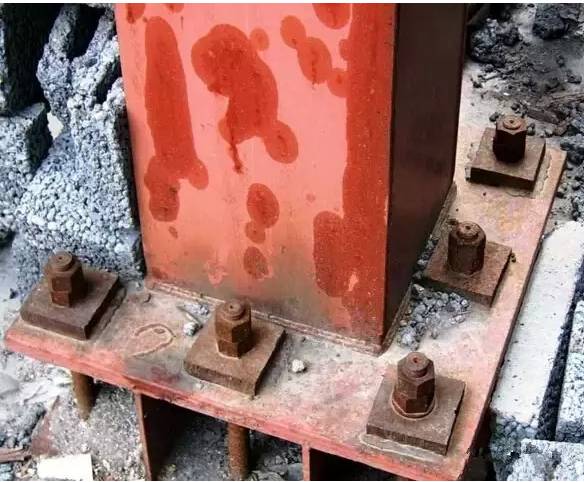

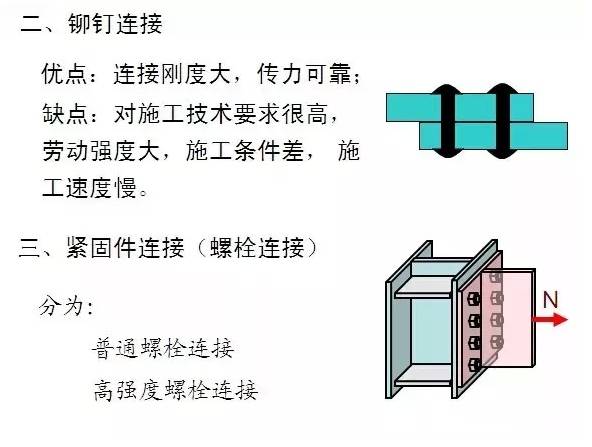

紧固件连接


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

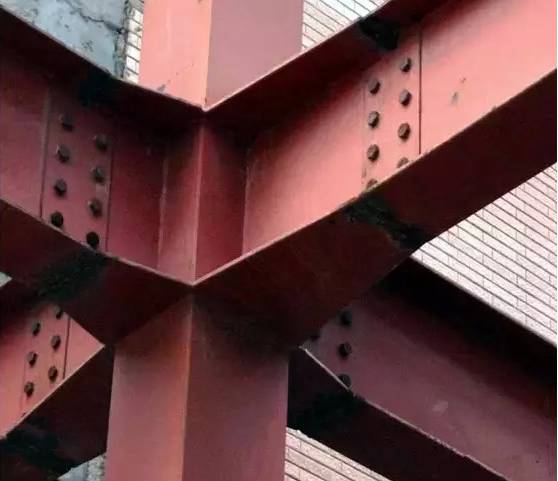

梁柱节点的螺栓连接


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识


钢结构的应用

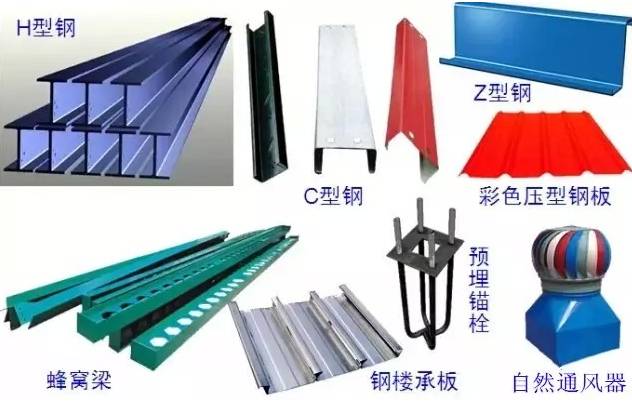

轻型钢结构是在普通钢结构的基础上发展起来的一种新型结构形式,它包括所有轻型屋面下采用的钢结构。

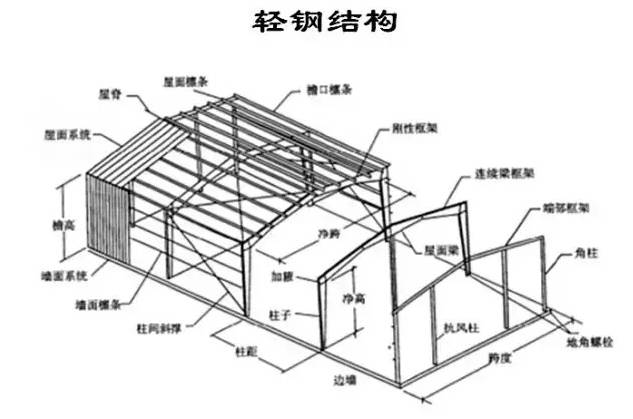

轻型钢结构



干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

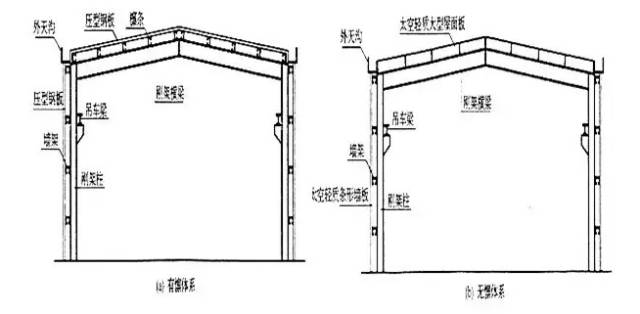

门式刚架


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

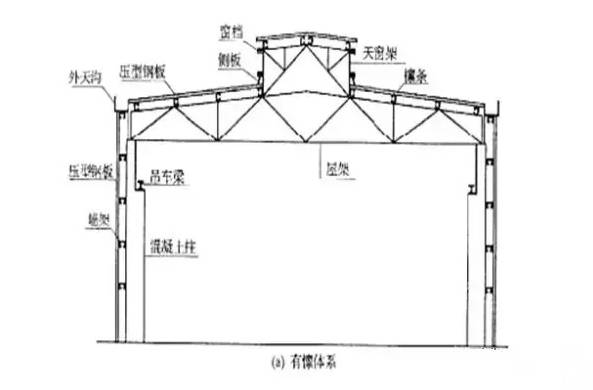

屋架


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

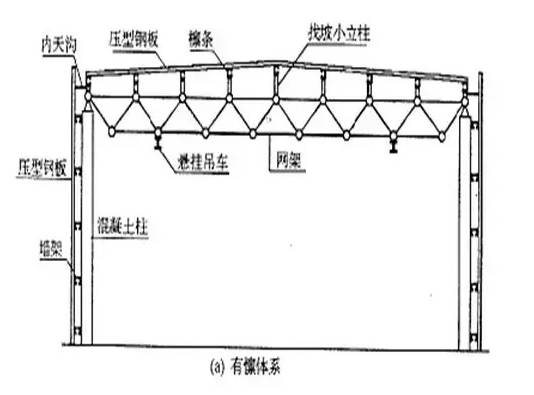

网架


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

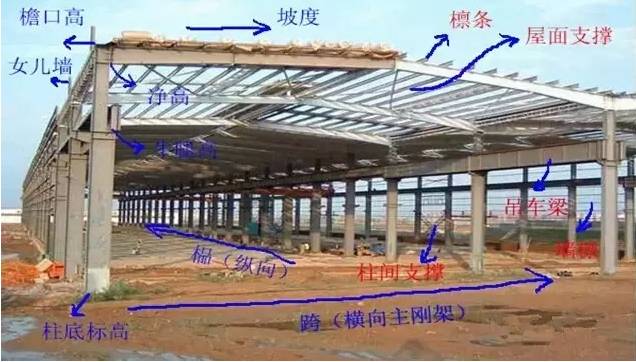

门式刚架组成

主结构包括:柱、主梁、楼面梁、托梁、抗风柱、吊车梁(行车梁)、女儿墙立柱。

次结构包括:支撑体系(包括水平支撑、柱间支撑、系杆、制动桁架)、天沟、屋面檩条、墙面檩条、拉条、撑管连接件(高强螺栓、普通螺栓、花篮螺栓、自攻螺丝、铆钉)等。

围护结构包括:屋面板、墙面板、包边等。



干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识

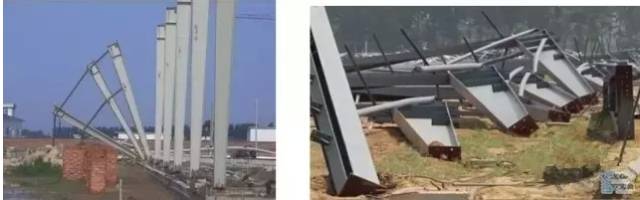

钢结构的安装



干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识
1.单根立柱吊装、找正

2.成片结构的吊装、找正

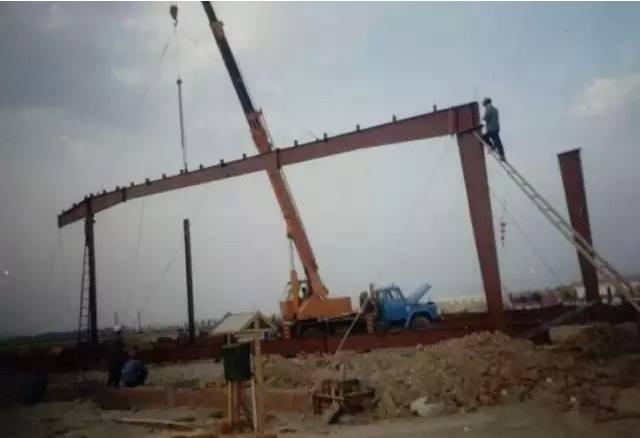

钢柱吊装


干货 · 图解钢结构工程基本知识

干货 · 图解钢结构工程基本知识
